Вентиль (клапан) запорный 15кч19п Ду(Dn) 50 Ру(Pn) 16 Ci фланцевый чугунный Китай в Перми

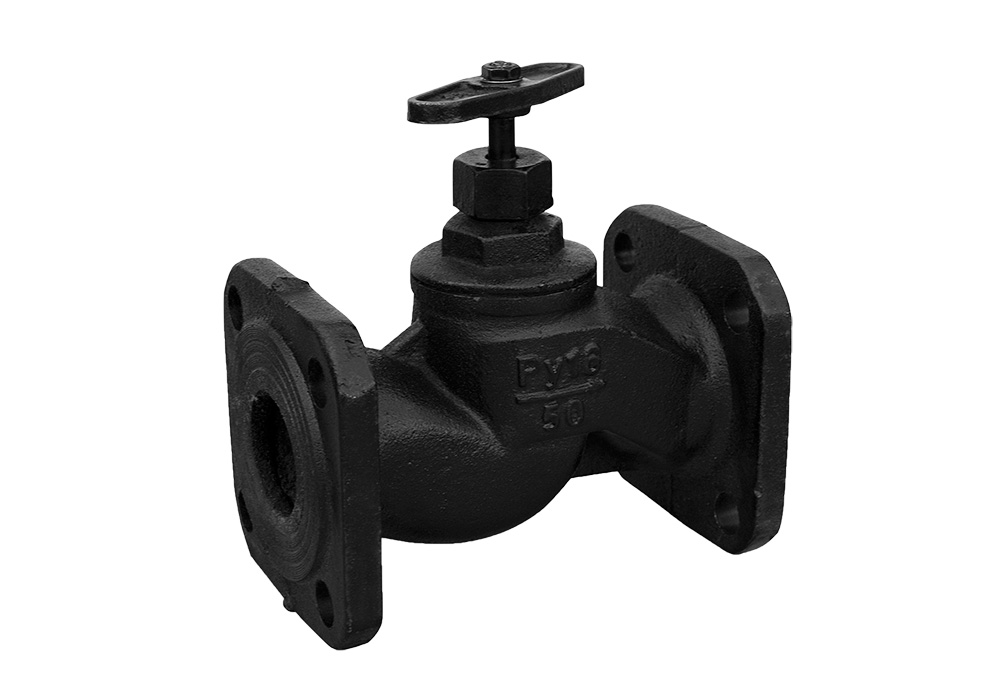

Вентиль (клапан) запорный 15кч19п Ду(Dn) 50 Ру(Pn) 16 фланцевый – чугунная арматура для открытия и перекрытия потока воды и пара на трубопроводах. Это аналог классического вентиля 15кч19п: корпус из чугуна, уплотнение из фторопласта, ручной привод, давление до PN16. Используется как запорный орган.
Технические характеристики: вентиль (клапан) запорный 15кч19п ду 50 ру16 фланцевый
Параметры изделия соответствуют аналогу 15кч19п и подтверждены паспортом производителя. Основные характеристики вентиля (клапана) запорного ду 50 ру16 приведены ниже.
- Диаметр условный (DN) – 50
- Номинальное давление (PN) – 16 (1,6 МПа)
- Тип соединения – фланец
- Строительная длина L – 200 мм
- Масса – 5,472 кг
- Рабочая среда – вода, пар
- Максимальная температура рабочей среды – 200 °C
- Класс герметичности – «С» по ГОСТ 9544-2015
- Материал корпуса – чугун
- Материал крышки – серый чугун
- Материал уплотнения и прокладки – фторопласт
- Привод – ручной (маховик)
- Средний ресурс – 3000 циклов
- Срок гарантии производителя – 2 года
- Климатическое исполнение – УХЛ4
- Страна-производитель – Китай
Строительная длина и масса по типоразмерам серии 15кч19п
| Ду, мм | Строительная длина L, мм | Масса, кг | Тип присоединения |
|---|---|---|---|
| 25 | 120 | 1,893 | фланцевый |
| 32 | 140 | 2,792 | фланцевый |
| 40 | 170 | 3,506 | фланцевый |
| 50 | 200 | 5,472 | фланцевый |
Правила монтажа: вентиль (клапан) запорный dn 50 pn16 чугунный
Принцип работы одинаков для всех типоразмеров серии: маховик вращает шпиндель, золотник опускается и перекрывает проходное отверстие в корпусе. Ниже – порядок установки вентиля (клапана) запорного dn 50 pn16.
- Перед установкой осмотрите корпус, уплотнение и маховик. На арматуре не должно быть сколов и трещин.
- Сверьте DN и PN с параметрами трубопровода. Изделие рассчитано на рабочую среду – воду и пар – при температуре до 200 °C.
- Монтаж выполняйте по стрелке на корпусе. Поток должен идти под золотник, чтобы уплотнение работало в штатном режиме.
- На муфтовом исполнении уплотните резьбу леном с пастой или лентой ФУМ. Перетяжка ключом за корпус не допускается – удерживайте корпус за шестигранник у маховика.
- На фланцевом исполнении совместите фланцы без перекоса, затягивайте шпильки равномерно, крест-накрест. Прокладку ставьте по центру.
- Оставьте свободный доступ к маховику для обслуживания и опрессовки.
- Арматуру не используйте как регулирующую и не устанавливайте для дросселирования потока – это изнашивает уплотнение.
- После монтажа проведите опрессовку и убедитесь, что герметичность соответствует классу «С» по ГОСТ 9544-2015.
Частые вопросы
Ответы на вопросы, которые чаще всего задают монтажники и снабженцы по вентилям (клапанам) запорным серии 15кч19п.
Какая строительная длина у вентиля 15кч19п Ду 50?
Строительная длина этого изделия – 200 мм. Для остальных типоразмеров серии она указана в таблице выше.
Сколько весит вентиль (клапан) запорный 15кч19п 50 мм?
Масса изделия – 5,472 кг. В упаковке 4 штук.
На какое давление рассчитан вентиль (клапан) запорный ду 50 ру16?
Номинальное давление – PN16, то есть 1,6 МПа (16 бар). Превышать этот параметр нельзя.
Какие среды и температуру выдерживает вентиль (клапан) запорный dn 50 pn16?
Рабочая среда – вода и пар. Максимальная температура рабочей среды – 200 °C.
Какой класс герметичности у вентиля (клапана) запорного 50 мм?
Класс герметичности затвора – «С» по ГОСТ 9544-2015. Уплотнение и прокладка выполнены из фторопласта.
Чем 15кч19п отличается от 15кч18п (муфтовый)?
Типом присоединения: 15кч19п – фланцевый, 15кч18п (муфтовый) – с внутренней резьбой. Корпус, уплотнение и остальные параметры у обоих исполнений совпадают.
Можно ли использовать вентиль (клапан) запорный 50 мм как регулирующий?
Нет. Арматура рассчитана на два положения: открыто и закрыто. Дросселирование потока ускоряет износ уплотнения.
Какое климатическое исполнение и ресурс у вентиля (клапана) запорного 50?
Климатическое исполнение – УХЛ4. Средний ресурс – 3000 циклов, гарантия производителя – 2 года.
Где применяют вентиль (клапан) запорный 15кч19п Ду 50?
В системах водоснабжения, отопления и паропроводов на объектах ЖКХ и в промышленности – как запорный орган на участках трубопровода.
Где купить
Купить вентиль (клапан) запорный 15кч19п Ду(Dn) 50 Ру(Pn) 16 фланцевый можно у дилера DN-PN.RU. Компания работает напрямую с заводом-производителем, поэтому цена и стоимость отгрузки ниже розничных. На сайте опубликован прайс-лист, к каждому изделию выдаются паспорт и сертификаты соответствия. Возможны изготовление под заказ, отсрочка платежа и скидки на объем закупки. Поставка – со склада в Перми, актуальную стоимость и наличие уточняйте у менеджера.
