Клапан балансировочный ручной Ду(Dn) 100 Ру(Pn) 16 Hetta чугунный фланцевый для отопления Китай в Перми

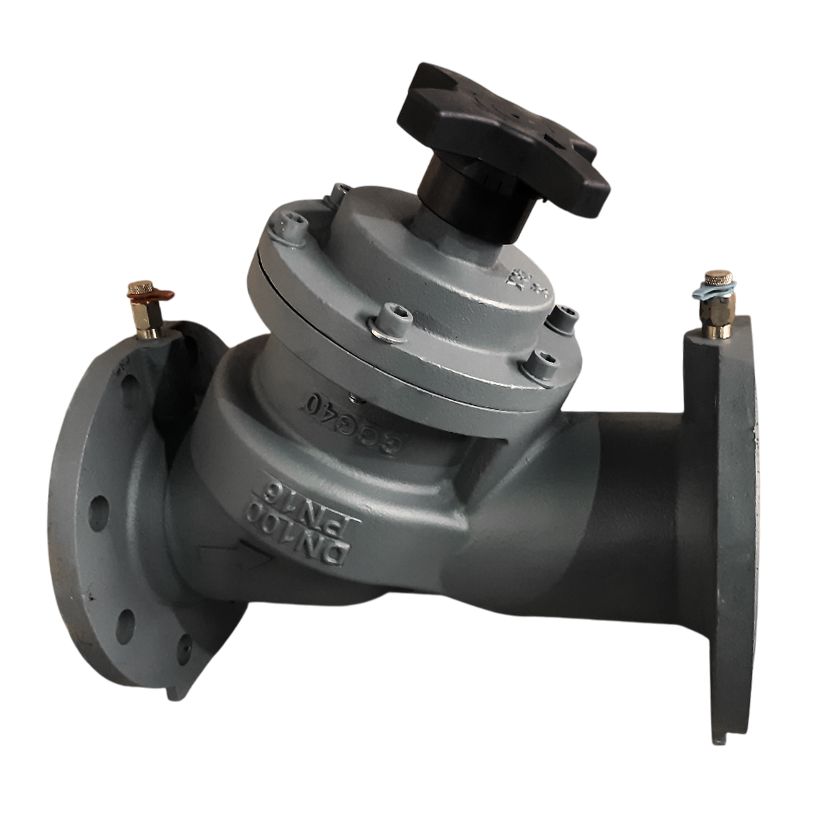

Клапан балансировочный ручной Ду(Dn) 100 Ру(Pn) 16 Hetta чугунный фланцевый - арматура ручной настройки для гидравлической увязки контуров и ветвей систем отопления и водоснабжения. Корпус отлит из чугуна GGG40 и рассчитан на номинальное давление PN16. Присоединение к трубопроводу - фланцевое.
Определение
Клапан балансировочный ручной - трубопроводная арматура, которая создает дополнительное гидравлическое сопротивление заданной величины. Устройство позволяет вручную выставить проектный перепад давлений в ветви и при необходимости перекрыть поток. Измерительные штуцеры дают возможность замерить перепад давлений и расход через клапан.
Технические характеристики клапана балансировочного ручного Ду 100 Ру 16 Hetta в Перми
Чугунный фланцевый клапан Hetta Ду100 Ру16 пропускает до 187,4 кубических метров в час при рабочем давлении 1,6 МПа.
Клапан балансировочный ручной ду 100 ру16: расход, давление и размеры
| Параметр | Значение |
|---|---|
| Диаметр условный (DN), мм | 100 |
| Номинальное давление (PN) | 16 |
| Рабочее давление, МПа | 1,6 |
| Максимальный расход, куб. м в час | 187,4 |
| Строительная длина L, мм | 350 |
| Крутящий момент, Нм | 100 |
| Отверстия фланца, шт. x мм | 8 x 19 |
| Вес, кг | 26 |
Клапан балансировочный ручной dn 100 pn16: материалы и исполнение
- корпус - чугун GGG40, цвет - серый;
- уплотнение затвора и уплотнительные кольца - эластомер EPDM;
- шпиндель - латунь CW614N;
- рукоятка - пластик ABS, черный цвет;
- управление - ручное, настройка по настроечной таблице из паспорта;
- максимальная температура рабочей среды - 120 °C;
- рабочая среда - жидкости, неагрессивные к материалам клапана;
- соединение с трубопроводом - фланцевое;
- монтаж - в любом положении;
- клапан ремонтопригоден, гарантия изготовителя - 1 год;
- производитель - Hetta (Китай).
Правила монтажа клапана балансировочного ручного
Монтаж чугунного фланцевого клапана балансировочного ручного Hetta Ду100 ведут по паспорту изделия. Основные требования:
- клапан монтируется в любом положении, направление потока - по стрелке на корпусе;
- перед клапаном устанавливают фильтр грубой очистки, чтобы твердые частицы не попали в седло;
- фланцевое соединение собирают на прокладках, болты затягивают равномерно крест-накрест;
- перед пуском системы трубопровод промывают;
- настройку выполняют по настроечной таблице из паспорта;
- перепад давлений и расход замеряют через измерительные штуцеры поверочным прибором;
- в процессе эксплуатации не превышают рабочее давление 1,6 МПа и температуру среды 120 °C.
Часто задаваемые вопросы о клапане балансировочном ручном Ду 100 Ру 16 Hetta
Какое давление выдерживает клапан балансировочный ручной Ду100?
Номинальное давление - PN16, рабочее - 1,6 МПа.
На какую температуру рабочей среды рассчитан клапан?
Максимальная температура - 120 °C. Среда - жидкости, неагрессивные к материалам клапана.
Какой максимальный расход через клапан Ду100?
187,4 кубических метров в час.
Из какого материала выполнен корпус?
Корпус - чугун GGG40, уплотнение - эластомер EPDM, шпиндель - латунь CW614N, рукоятка - пластик ABS.
Можно ли использовать клапан как запорную арматуру?
Да, клапан может выполнять функцию запорного органа и полностью перекрывать поток.
В каком положении разрешен монтаж клапана?
Монтаж допускается в любом положении. Направление потока - по стрелке на корпусе.
Как выставить проектную настройку?
Вручную, по настроечной таблице из паспорта. Перепад давлений и расход контролируют через измерительные штуцеры.
Какая строительная длина и размеры фланцев?
Строительная длина - 350 мм. Фланцы с 8 отверстиями диаметром 19 мм.
Сколько весит клапан балансировочный ручной 100 мм-й и другие типоразмеры?
Вес клапана Ду100 - 26 кг. Остальные типоразмеры линейки Ду 50-100 легче.
Какой гарантийный срок у арматуры Hetta?
Гарантия изготовителя - 1 год. Клапан ремонтопригоден.
